凝汽器膠球清洗裝置系統改進節能型裝球室裝置（也叫裝球室）

     凝汽器膠球清洗裝置系統改進節能型裝球室裝置（也叫裝球室）凝汽器膠球清洗系統改進節能型裝球室裝置，包括內部設有漏斗和濾網的封閉的殼體，漏斗和濾網上均有多個出水口，殼體側壁上分別設有膠球引入管口和熱水排出管口，殼體的一個端蓋上設有手孔，手孔上設有可拆卸的密封機構，管狀濾網的一端與漏斗固接，濾網另一端從殼體的側壁伸出殼體外，形成膠球出球口，膠球出球口分別與膠球發球閥和膠球排出閥相連接。裝球室裝置進一步簡化了結構，使得體積減小，不僅降低了造價，而且使得加球室的布置更加美觀，更能符合現場要求。

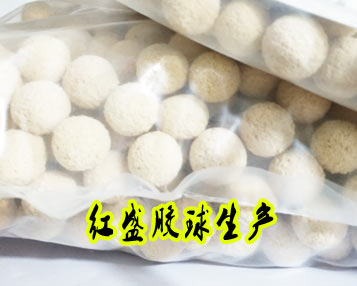

     現有火力發電廠汽輪機組凝汽器循環冷卻水系統絕大多數都采用了膠球清洗系統。能及時有效地清除凝汽器循環冷卻水換熱管內壁所附著的雜質和污垢，提高換熱管內壁的清潔度，從而提高熱交換效率，保持汽輪機組能夠在佳的設計工況下運行，減少排汽損失，提高熱經濟性。
     膠球清洗裝置系統主要由膠球回收網、膠球泵、裝球室以及系統閥門和管道等組成。膠球回收網布置在凝汽器循環冷卻水系統的出水管道上，用于截留凝汽器出口循環冷卻水中攜帶的膠球，被截留的膠球在膠球泵的抽吸作用下，通過回收網集球口和膠球泵進出口管道被泵送到裝球室，再通過連接凝汽器循環冷卻水進水管道的閥門管道系統，送入凝汽器循環冷卻水進水管道，實現膠球從凝汽器循環冷卻水系統進水管道進入、從凝汽器循環冷卻水系統出水管道上的收球網排出，對凝汽器循環冷卻水換熱管內壁進行循環清洗的過程。
     裝球室位于膠球泵之后，與凝汽器循環冷卻水系統進水管道相連通，是完成膠球清洗系統介質輸送和對膠球系統實施填裝膠球和清理不合格膠球的裝置。凝汽器膠球清洗系統節能型裝球室裝置，一種更加可靠，無需人工開啟端蓋進行膠球清理，既方便膠球篩選，又方便膠球填裝，同時實現膠球集中投送和膠球系統運行中減少被加熱的循環冷卻水再進入循環冷卻水系統進水管道的裝球室裝置替代傳統裝球室，減少裝球室泄露并降低故障；通過膠球排出閥將膠球排出到選球篩網中，對膠球進行甄別篩選，克服了操作人員手工從裝球室掏出膠球進行甄選的繁重體力勞動；
     通過膠球發球閥和熱水排出閥相反對應操作，間斷性開啟關閉，實現大量膠球集中進入循環冷卻水進水管道，提高了凝汽器膠球的清洗效果；熱水排出閥出口連通循環冷卻水出水管道，減少膠球系統運行中被加熱的循環冷卻水再次進入循環冷卻水系統進水管道的數量，有利于提高凝汽器循環冷卻效果。該裝球室裝置實現了對換熱管的大范圍清洗，克服了此前傳統的膠球清洗裝置系統存在的對整個凝汽器循環冷卻水換熱管內壁的清洗處于一種不充分和不完整的狀態。在該裝置基礎上，提出一種結構更加簡單，制造成本更低，使用更加方便，外觀更加美觀，且能適應各種場合要求的新型的裝球室裝置。
凝汽器膠球清洗裝置系統改進節能型裝球室裝置，結構簡單，體積較小，使用方便，不僅能符合特定現場的要求，而且造價較低，外觀更加美觀。
     為實現上述目的，本實用新型所采用的技術方案是：一種凝汽器膠球清洗系統改進節能型裝球室裝置，包括殼體，殼體內設有漏斗和濾網，漏斗的側壁上和濾網的側壁上均加工有多個出水口，殼體的側壁上分別設有膠球引入管口和熱水排出管口，殼體的一個端蓋上設有手孔，手孔上設有可拆卸的密封機構，濾網為管狀，濾網一端與漏斗固接，濾網的另一端從殼體的側壁伸出殼體外，并形成膠球出球口，膠球出球口分別與膠球發球閥和膠球排出閥相連接；實際應用時，熱水排出管口和膠球出球口根據現場布置要求可任意布置。新型凝汽器膠球清洗系統改進節能型裝球室裝置采用封閉結構的殼體，使得整體結構更加緊湊簡單；采用一端從殼體側壁伸出的濾網，進一步縮小了殼體的外形尺寸。具有結構簡單、體積較小、造價較低、外型美觀的優點，使得加球室的布置更加美觀，符合現場要求。
     在膠球清洗裝置系統運行中，與循環冷卻水出水管道上的膠球回收網的集球口相連接的膠球泵將混合有清洗膠球的水流泵送到膠球引入閥,再經過膠球引入管口引入殼體,流入漏斗內，混合有膠球的水流流經漏斗進入濾網。在此過程中，水流中的膠球被漏斗和濾網截留，而水從漏斗側壁上的漏水孔和濾網側壁上的出水孔流出，進入殼體沒有加工手孔端蓋與漏斗之間的空間內。
     在膠球清洗裝置系統運行中，當同時關閉膠球發球閥和膠球排出閥,且開啟熱水排出閥時，本裝球室裝置處于膠球收集狀態；當同時關閉熱水排出閥和膠球排出閥,且開啟膠球發球閥時，裝球室裝置處于膠球發球狀態。膠球收集狀態和膠球發球狀態是交替進行的，時間間隔可以根據系統要求進行調整。關閉膠球排出閥,使膠球發球閥和熱水排出閥交替開啟、關閉：當熱水排出閥開啟而膠球發球閥關閉時，濾網內就會收集較多的膠球；需要集中發球時，在關閉熱水排出閥的同時，開啟膠球發球閥,濾網收集的大量膠球迅速通過膠球發球閥進入凝汽器循環冷卻水進水管道，并被集中送入凝汽器水室，實現對凝汽器冷卻管的集中高效清洗。
     膠球排出狀態只發生在需要對膠球進行甄別篩選的時候，在完成多次凝汽器膠球清洗裝置系統的正常運行后，有必要對膠球進行甄別篩選。其工作過程為：在完成某次膠球清洗系統運行后，關閉膠球發球閥,開啟熱水排出閥,使系統處于膠球收集狀態。運行一定時間后(一般規定為15分鐘),開啟膠球排出閥,收集在濾網內的膠球在水流攜帶作用下依次通過膠球出球口、膠球出球口三通、膠球排出閥和連接管道排至選球篩網中，水從選球篩網中排走，膠球被截留在選球篩網內�？梢匀斯�對選球篩網內的膠球進行甄別篩選，把不合格的膠球剔除后，補充足夠數量的合格膠球。
     膠球的填裝：停止運行膠球清洗裝置系統，關閉膠球引入閥、熱水排出閥和膠球發球閥,開啟膠球排出閥,排空裝球室裝置內部的積水。松開螺母,手動偏轉橋型壓板至其長軸方向與手孔長軸方向一致后，手動向下用力壓手孔內密封壓板,將橋型壓板和手孔內密封壓板一同放入殼體內，并吸附在殼體加工有手孔的端蓋與漏斗之間的任意位置，將甄別好的合格膠球通過手孔填裝到殼體內的漏斗里面，然后按照相反操作密封手孔。
     膠球清洗裝置系統正常運行中，可以通過窺視窗觀察殼體內部膠球的運行狀態。裝球室裝置可以采用立式安裝，也可以采用臥式安裝。裝球室裝置進一步簡化了結構，使得體積減小，不僅降低了造價，使用更加方便，而且使得加球室的布置更加美觀，更能符合現場要求。
